| このページでは台車の通行が可能なシートシャッターやワイドな自動ドアタイプ、また狭い通路や既設工場に設置可能な簡易タイプ などのエアシャワーのバリエーションを詳細にご紹介しております。 現在シートシャッター式エアシャワーのみＯＰＥＮ |
 |
大きなサイズの シートシャッターエアシャワー |
| エアシャワーとシートシャッターを一体設計しました。 台車と一緒にクリーンルームに入室することができますので、衛生的で、作業効率も上がります！ 標準サイズ４種類のほか、フォークリフトの通行が可能な大型サイズも製作可能です。 |
エアシャワー CAS-161P-AU
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 食品工場・製薬（包装）工場・プラスチック成型工場などの衛生管理に最適です。クリーンエリアへの入り口に設置して、台車や原材料、ワークなどからのゴミの持込を防ぎます。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ドア部とエアシャワーの電子回路を見直すことでローコストを実現しました。従来にない低価格です。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 引き戸タイプの自動ドア式と比べると、扉の気密性がよく、扉の開きシロが不要なために省スペース化が可能です。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 【標準内形サイズ】 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| W８００×D１０００×H１９５０ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| W１２００×D１０００×H１９５０ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ｗ８００×Ｄ１５００×Ｈ１９５０ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ｗ１２００×Ｄ１５００×Ｈ１９５０ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
|||
 |
 |
 |
 |
| 上の写真は、Ｗ２５００×Ｄ３１００×Ｈ２５００の有効サイズのエアシャワーです。フォークリフトでパレット積みした状態での入室が可能なサイズです。隣に人用のエアシャワー（ＣＡＳ−８１Ｐ）を設置することで、無駄な開閉を防ぎます。 | |||
| エアシャワー CAS-161P-AU には、こんな特長があります。 | |
 |
エアシャワー部はＨＥＰＡフィルターからのクリーンエアで衣服や台車の除塵を行います。シートは防虫色になっています。また、窓からクリーンルーム内を観察することが出来ます。 |
 |
センサー部分です。この範囲に台車や人が来るとシートシャッターが開きます。下にも挟まれ防止のセンサーがあります。 |
 |
【自動の場合の一連動作です】 センサー感知→入室側（ダーティ側）シートドアオープン→入室→ジェットエアー吹き出し（タイマー）→退出側（クリーン側）シートドアオープン→退室→シートドアクローズ |
 |
コントロールパネルでは、設定のほか、手動でシートを任意の位置でとめることが出来ます。 |
 |
安全にはかなり注意しました。下部にセンサーがあるため仮に小さなお子様が入ろうとしてもシャッターにはさまれることがありません。 また、シートレールは樹脂ガイド製で気密性が向上しました。 |
 |
シャッターは防炎です。また、停電時にはシャッターが閉じていても人の手で簡単に引き上げることが出来ます。 |
| エアシャワー価格表を公表しています。ご覧になるにはメールマガジンの登録が必要です。 ◆メールマガジンのご紹介 |
|
| 主な仕様 | |||
| 外形サイズ | Ｗ１５００×Ｄ１０００×Ｈ２１００ | ||
| 有効サイズ | Ｗ８００×Ｄ１０００×Ｈ１９５０ | ||
| ジェット風量 | １５．６ｍ３／min以上 | ||
| ジェット風速 | ２３ｍ／sec以上 | ||
| 集塵効率 | ０．３μｍ粒子にて99.97％以上 | ||
| メインフィルター | ＨＥＰＡフィルター | ||
| ドア | アルミカマチ扉（インターロック付） | ||
| 床 | ＳＵＳ３０４製 | ||
| 電源 | ＡＣ２００Ｖ ３φ | ||
| 質量 | 約３００Ｋｇ | ||
| ◆両吹き・片吹きエアシャワーの効果と問題点について | ||||||||||||||||
| ◆工場や研究施設などにエアシャワーの設置をご検討される場合、両吹き・片吹きエアシャワーのどちらを選べばよいのか。それぞれの効果と問題点について、以下４項目についてまとめてみました。 １）衣服についた髪の毛などのゴミを吹き飛ばす ２）内部の清浄度を高くする ３）装置の幅 ４）ゴミの回収 評価は右の表をご覧ください。以下で解説いたします。 |
|
|||||||||||||||
| １）衣服についた髪の毛などのゴミを吹き飛ばす クリーンウエアを着用した試験者の肩や頭上に髪の毛やゴミのダミーを乗せてそれぞれエアシャワーを２０秒浴びて、残ったゴミをカウントする。 ◆結果：通常のゴミを乗せるだけであれば、どちらのエアシャワーも１００％作業者のウエアから吹き飛ばすことが出来ました。 |
実験に使用したエアシャワー |
|||||||||||||||

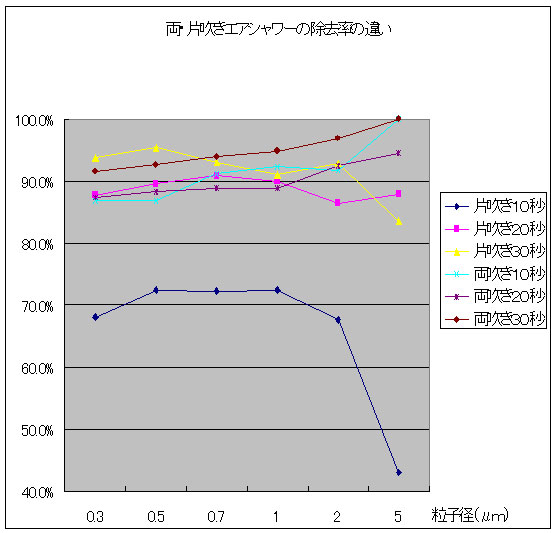

| ２）内部の清浄度を高くする この実験は以前も同じ方法で行っておりますが、右のデータは今回の実験のものです。両吹き・片吹きエアシャワーでそれぞれ作業者が入り、１０、２０、３０秒のタイマー設定で、入室してエアシャワーが動作する直前のデータとエアシャワー終了後のデータを比較して、除去率を求めています。 実験方法や以前の結果はこちら。 結果は清浄度は両吹き＞片吹き、３０秒＞２０秒＞１０秒で高くなります。 以前の実験と比べ、片吹き２０秒以上のデータがかなり良くなっていますが、実は今回はクリーンウエアの保管状態を工夫してあまり多くのゴミがついていない状態でしたので、このことが効いているのかもしれません。 |
 |
|||||||||||||||
| ３）装置の幅 両吹き＝１５００ｍｍ、片吹き＝１２５０ｍｍです。有効幅は同じく８００ですが設置面積は両吹きのほうが多くかかりますのでご注意ください。 |
||||||||||||||||
| ４）ゴミの回収 次に吹き飛ばしたゴミの回収ですが、これについては装置自体では全てＯＫというわけにはいかないようです。 髪の毛や小さなホコリなどは吸い込み口に吸い込まれますが、右の写真のように少し大きめのゴミは吸い込みきれずに近くに寄るだけだということが分かりました。 アイビーキャッチャーを使えば、下段左写真のように髪の毛を効果的に捕集できますが、全ての壁に張らない限り１００％は取れません（１０００×１９５０Ｈの壁に６枚貼って約７０％捕集します） 問題は床に落ちたゴミの動向です。一度落ちた後は、床面に沿って吸い込み口のほうに移動するようですが、風が止まれば、フリーになってしまいます。 ここで、一番問題なのはドア近辺のゴミが扉が開くときに外部に落ちることです。 下段右図でエアシャワー内でゴミが溜まりやすいところを記します。 対策としては、今のところエアシャワーの内部及び前後（前室にもクリーンルーム側にも）粘着マット（標準サイズ：６００×９００）を置いて捕集することが考えられます。 |
|
|||||||||||||||
エアシャワーと組み合わせ可能 |
いろいろなエアシャワー大集合 |
エアシャワー用粘着シート |
| 標準エアシャワー ＣＡＳ−８１Ｐのページに戻る |
