【1】【CSC検証実験】RACCARと粗大粒子パーティクルカウンターの比較
クリーンルームの清浄度を確認する際にパーティクルカウンターを用いますがそのほとんどが微粒子を計測する物です。 では粗大粒子はどのように測定するとよいのでしょうか？また粗大粒子は微粒子と同じような動きをするのでしょうか？ 今回はRACCAR（落下塵埃測定）と粗大粒子パーティクルカウンター（浮遊塵埃測定）を使った実験を行いましたのでご紹介させていただきます。
※微粒子…気体中に浮遊しほとんど沈着しない粒径1μm程度以下の粒子
※粗大粒子…1～100μm程度の粒子

【実験目的】
クリーンルーム内で発生した粗大粒子を測定する測定器は何が適しているか、また時間の経過とともにどのような変化があるのかを確認する

【使用機器・備品】
・パーティクルカウンターKC-20A（粗大粒子用）
・RACCAR
・4インチシリコンウエハ
・CSバルーン
実験時画像
【実験方法】

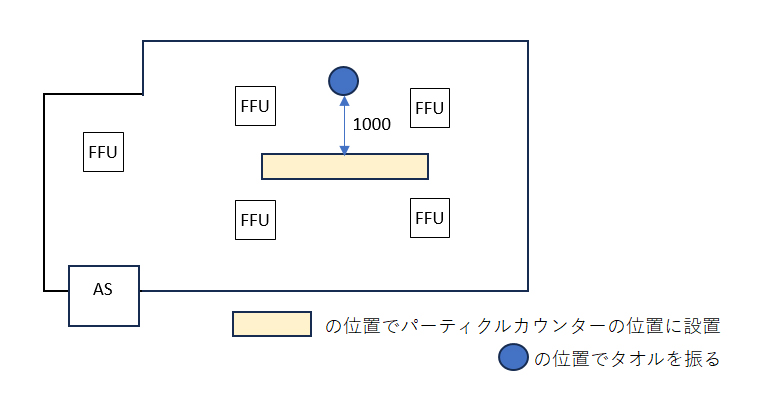

①クリーンルームの温湿度を23℃±3℃、湿度50％±5%に設定し、クリーンルーム中央の床面から高さ約1000mmの位置に粗大粒子パーティクルカウンターとシリコンウエハ5枚を設置する。 実験方法画像

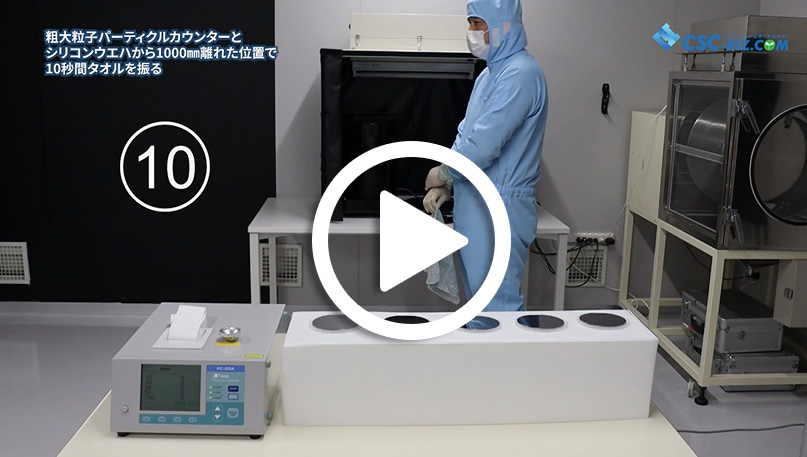

②粗大粒子パーティクルカウンターとシリコンウエハから1000mm離れた位置で10秒間タオルを振り、1分後、2分後、5分後、30分後、60分後のデータを測定し、比較する。なおCSバルーンなしとありでそれぞれ実験を行う。
※CSバルーン…吹き出し面積を増やし気流制御を行い舞い上がりを防止する布		 実験方法動画

【実験結果】

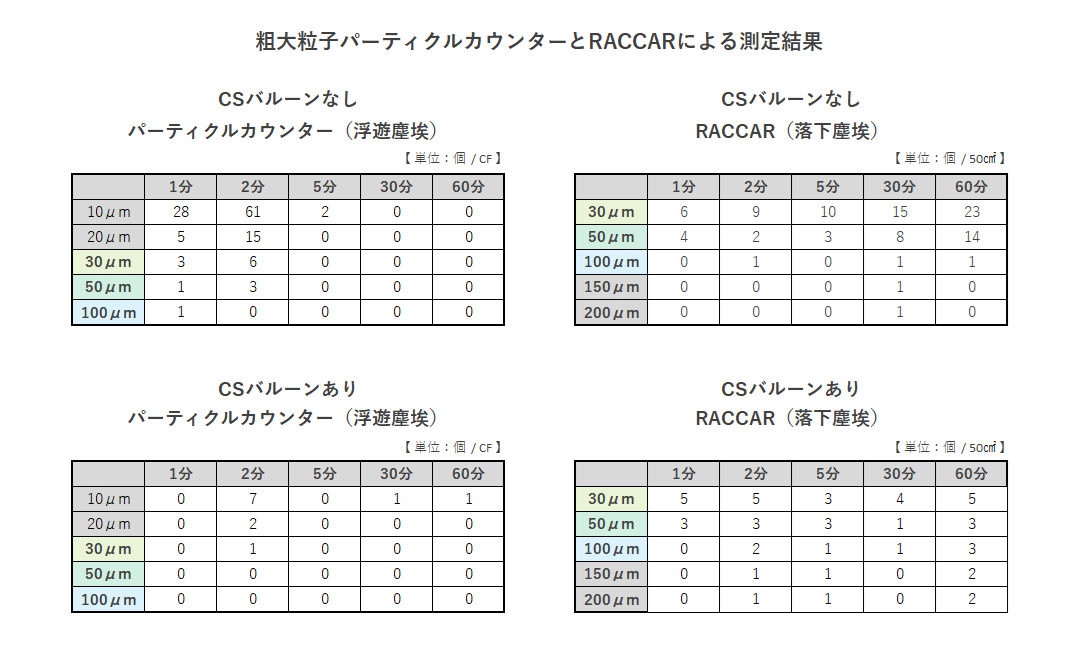

粗大粒子パーティクルカウンターとRACCARによる測定結果

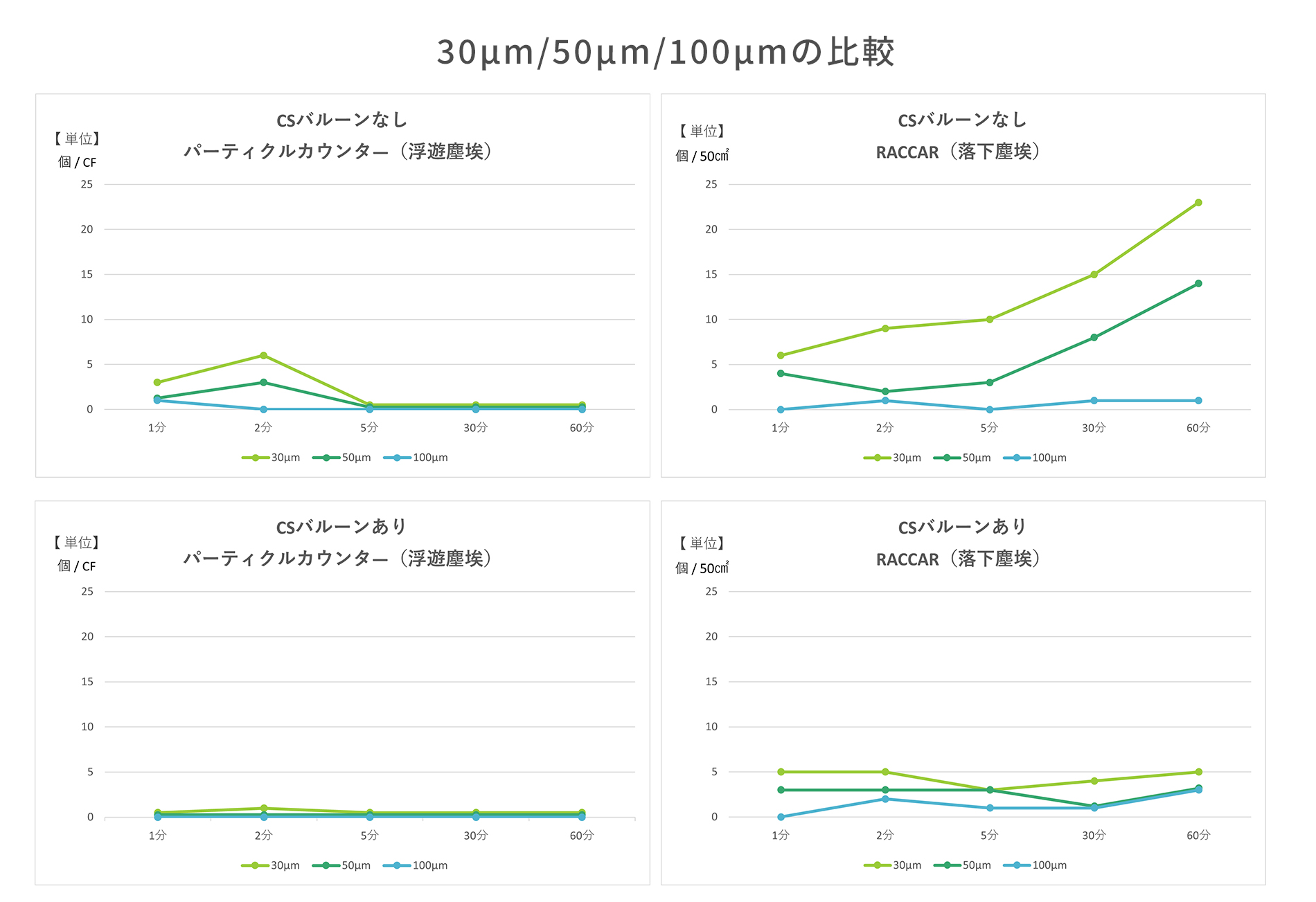

グラフ2

【考察】
CSバルーンなしの場合、タオルを振った直後から浮遊塵埃の量が増え、2分後にピークとなった後、その後はほとんど計測されなくなりました。落下塵埃の量は時間の経過とともに増える結果となりました。CSバルーンがないクリーンルーム室内では乱流が大きく、その影響により発塵発生直後は短時間のうちに発塵源周辺が汚染されその後室内に拡散します。またその後も塵埃が舞い上がりやすい状態のため室内に置いてある製品や装置などに時間の経過とともに堆積していきます。

CSバルーンありの場合もタオルを振った直後から浮遊塵埃の量が増え、2分後にピークとなった後、その後はほとんど計測されなくなりましたがCSバルーンなしと比較しますとその量は明らかに少なくなっていました。落下塵埃の量はタオルを振った直後と1時間経過後ではほとんど同じで時間の経過で大きく増加するということはありませんでした。CSバルーンをつけることにより層流性が高まり、クリーンルーム室内の乱流が抑制された結果、発塵発生直後でも発塵源周辺の汚染が軽減されていました。また舞い上がりにくい状態のため時間の経過とともに堆積塵埃が増えることもほとんどない状況でした。

今回の実験結果より発塵直後は浮遊塵埃が増え、その後は舞い上がりなどの影響により堆積塵埃が増えることが確認できました。またCSバルーンをつけることで浮遊・落下塵埃が抑制できることも合わせて確認できました。しかしCSバルーンをつけて抑制できたとしても発生した塵埃はクリーンルーム内からなくなるわけではなく、床などに堆積している状況であり、いつ再浮遊して製品などに付着するかわかりません。発生した塵埃は時に浮遊したり、時に落下して堆積したりします。塵埃の状況を正確に確認するにはそれぞれに適した測定器を使用する必要があります。浮遊塵埃を確認する場合は粗大粒子パーティクルカウンター、落下塵埃を確認する場合はRACCARが適しています。
そして何より大切なのは基本であるクリーンルームの四原則（①塵埃を発生させない、②塵埃を持ち込まない、③塵埃を堆積させない、④塵埃を速やかに除去する）を順守することです。工程を見渡していただき、正しく状況把握がされているか、クリーンルームの四原則が順守されているかどうかを再度ご確認いただければと思います。

【関連商品】

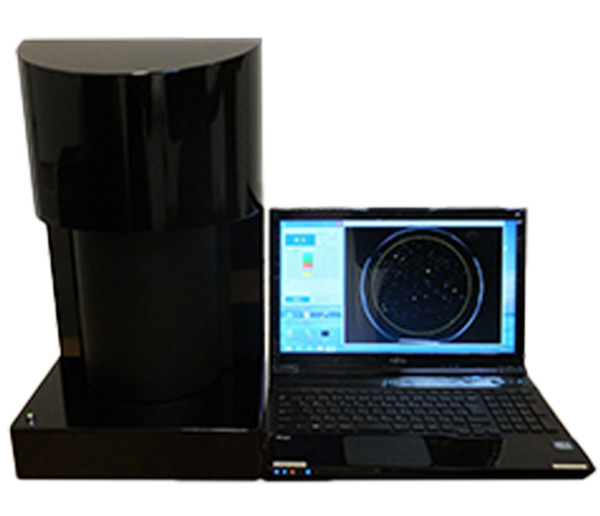

RACCAR
落下したホコリを分級・カウントする！
「粗大粒子カウンター」		 CSバルーン
ＦＦＵの気流の問題点を改善して

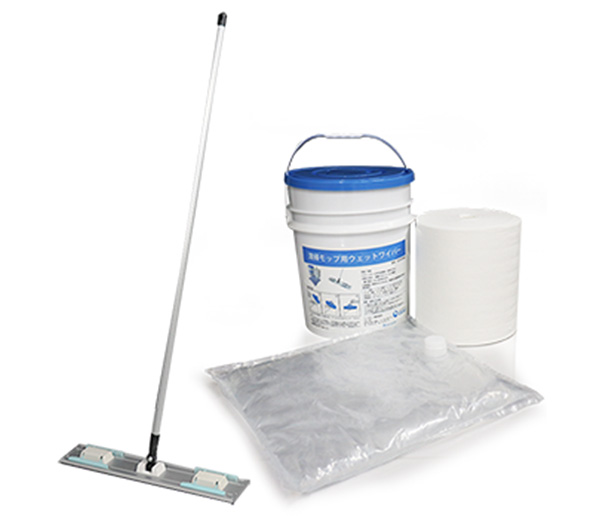

清浄度をアップする樹脂布製拡散板		 清掃用ウェットワイパー＆モップセット
