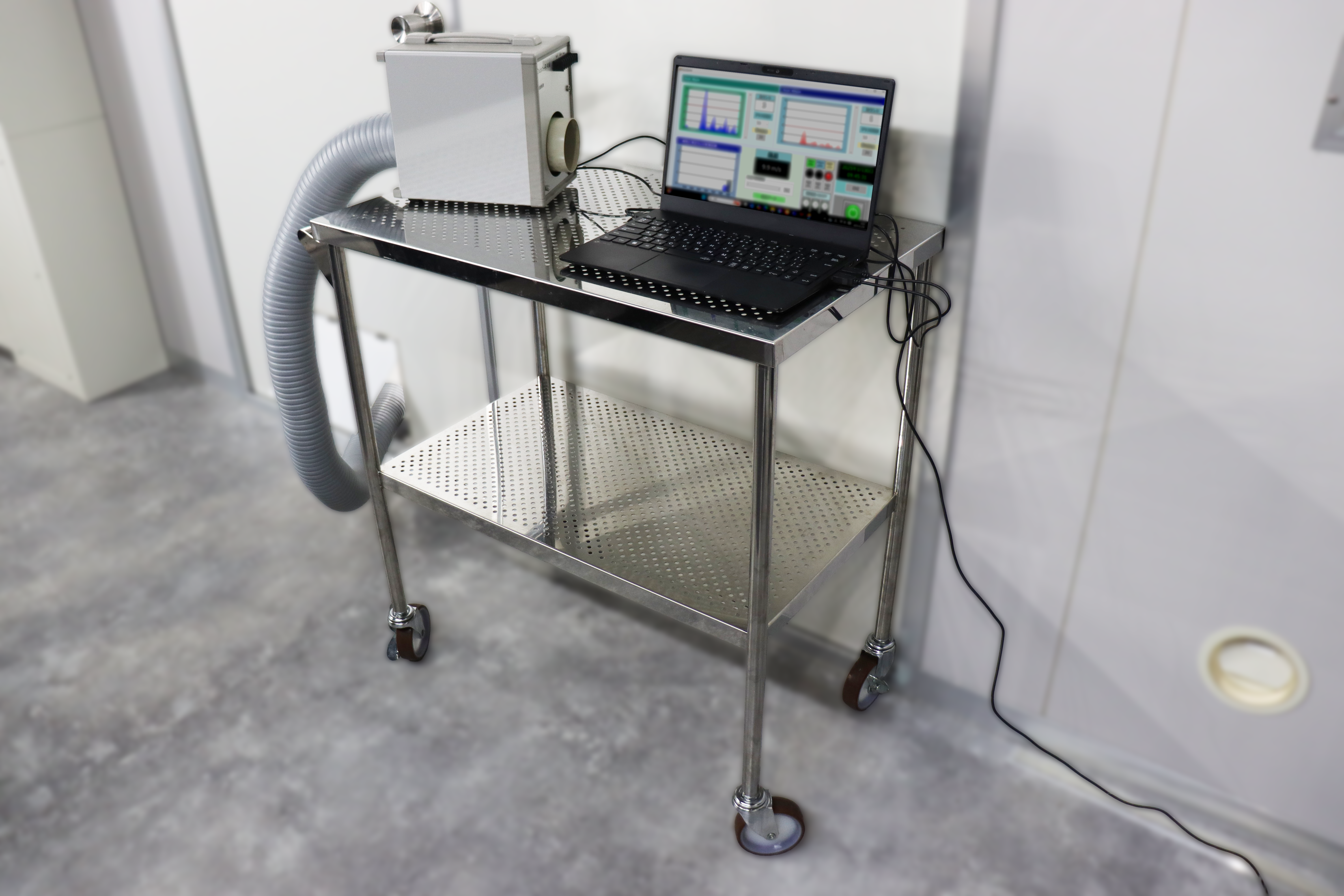

【1】【新商品レポート】除塵工程を見える化！《ダストラム　DR-N1》

製造工程の中で重要となる塵埃対策。
製品に付着しないようクリーン化や気流制御を行うこともあれば、製造工程内で発生及び付着した塵埃を除去することもあります。その中でも今回は、エアーを使用して除塵を行う工程で活躍してくれる装置、「ダストラム」をご紹介いたします。

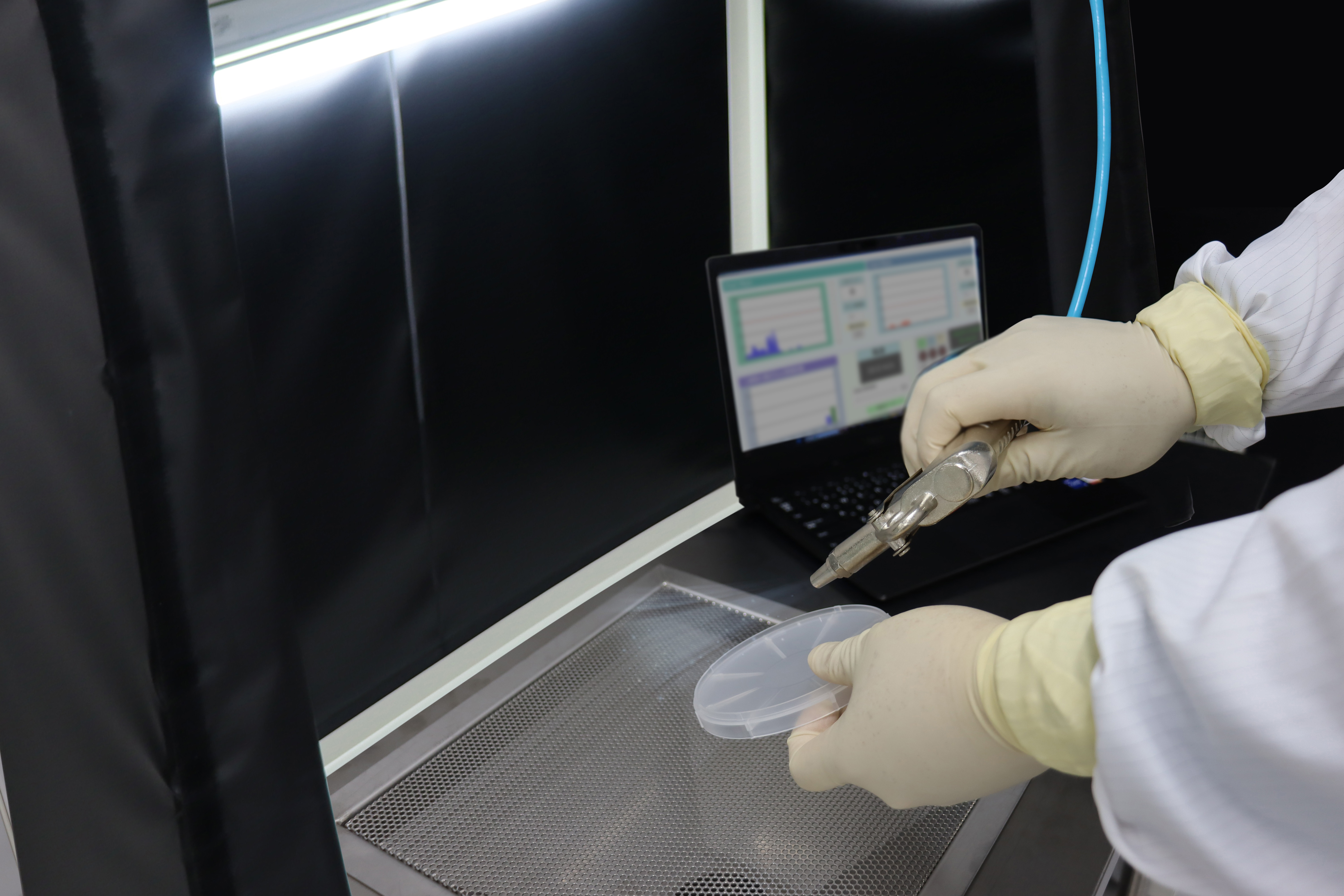

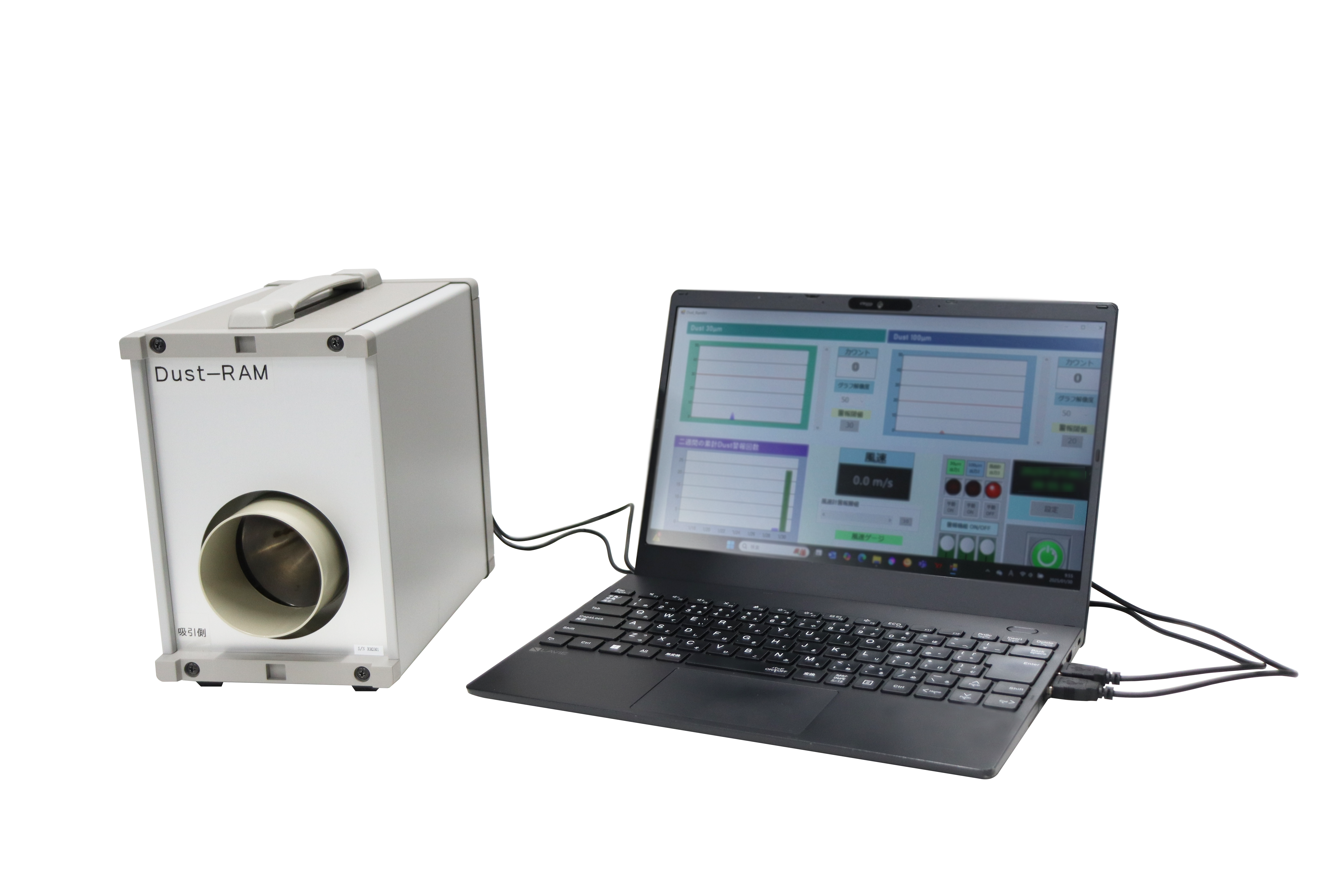

ダストラムは、集塵した空気中に含まれる塵埃と風速を同時に常時測定できる装置です。エアーガンを使用した除塵工程を多く見かけますが、その多くは決められた時間エアーを吹き付けて終われば次工程へという流れになります。その状況で本当に塵埃が除去出ているのか、エアーガンを使用する時間は適当かという疑問も持ち、明確にする方法はないかと考え、今回ダストラムを開発いたしました。

下記に特徴や仕様を、ご紹介いたします。

【製品特徴】
・特徴１：粗大粒子の塵埃を常時測定
30μm～／100μm～の2サイズを同時に測定します。

・特徴2：風速を測定
集塵機の風速（1～18m/sec）も同時に測定し変化を確認することができます。

・特徴3：フィードバック機能
塵埃量が閾値をオーバーした際、即時に警報ランプにてお知らせします。

・特徴4：測定データの保存
測定したデータはパソコン内に保存され、後で確認も可能です。
除塵工程以外にも、クリーンルーム内にあるリターン口などに設置することにより、クリーンルーム内で発生する30μm以上の塵埃を確認することにもご使用いただけます。

【製品仕様】

型式		DR-N1
データサンプリング周期		0.5msec
1測定のサンプリング回数		1000
最大検知電圧(センサ単体)		3.6V （※1）
風速測定範囲		1 ～ 18m/s （※2）
風速測定環境温度(推奨)		20℃ ～ 26℃
集塵風速低下率		10% ～ 20% （※3）
ユニットーPC間	通信方式	USB
ユニットーPC間	通信プロトコル	独自仕様
端子台出力回路接点最大許容電力 (抵抗負荷) 接点最大許容電流		125V (AC)、28V (DC) 10A
電源(USBケーブル)		Type-C
外形寸法		W230 × H210 × T149 ・円筒突起部、コネクタ部を含まず
重量		約2kg
付属品		USBケーブル2本
アプリケーション画面解像度		1366 × 768

(※1) センサーメーカーによるデータシート及び、弊社実測値による値です。

(※2) 風速8～16m/s程度での環境を想定しています。

(※3) 集塵風速低下率とは、測定ユニットを集塵機とエア洗浄ボックスの間にセットした時の風速落ちの割合を示します。(開発時のテスト環境によるもの)

このような環境に

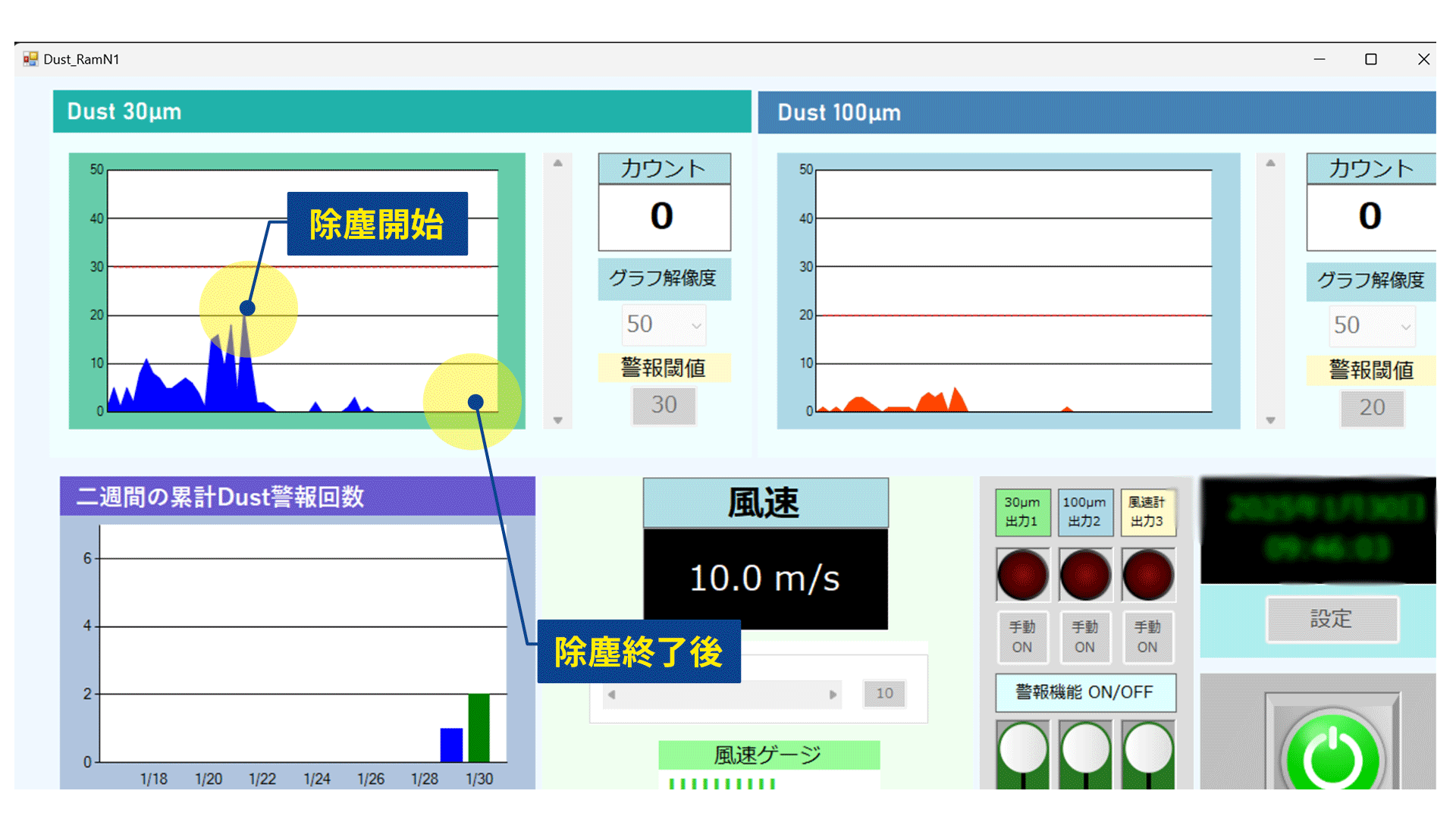

■除塵できているか数値を見える化

※あくまでも一例です。

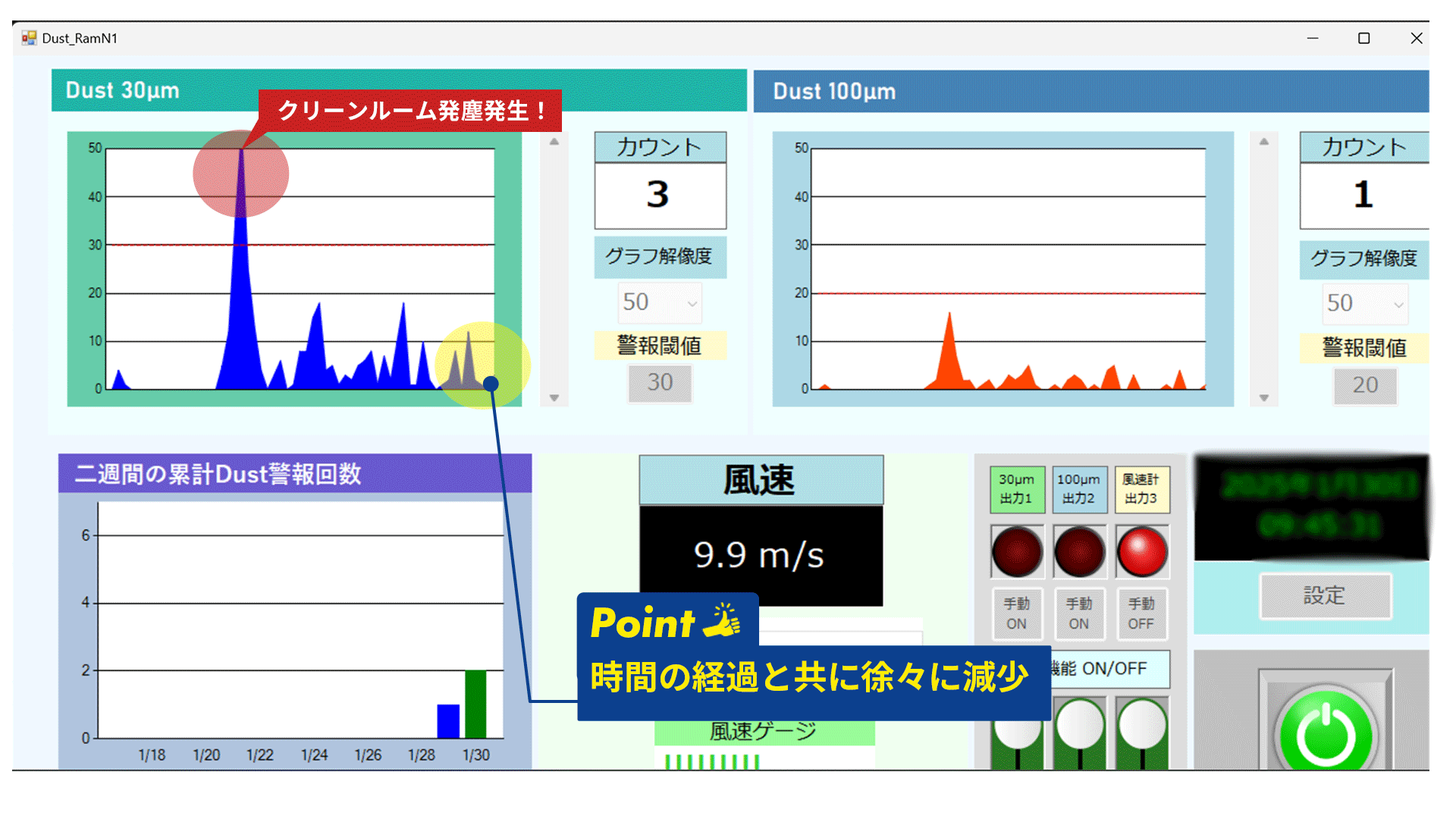

■発塵時間の発生したタイミングと経過観察に

※あくまでも一例です。

表示画面の説明

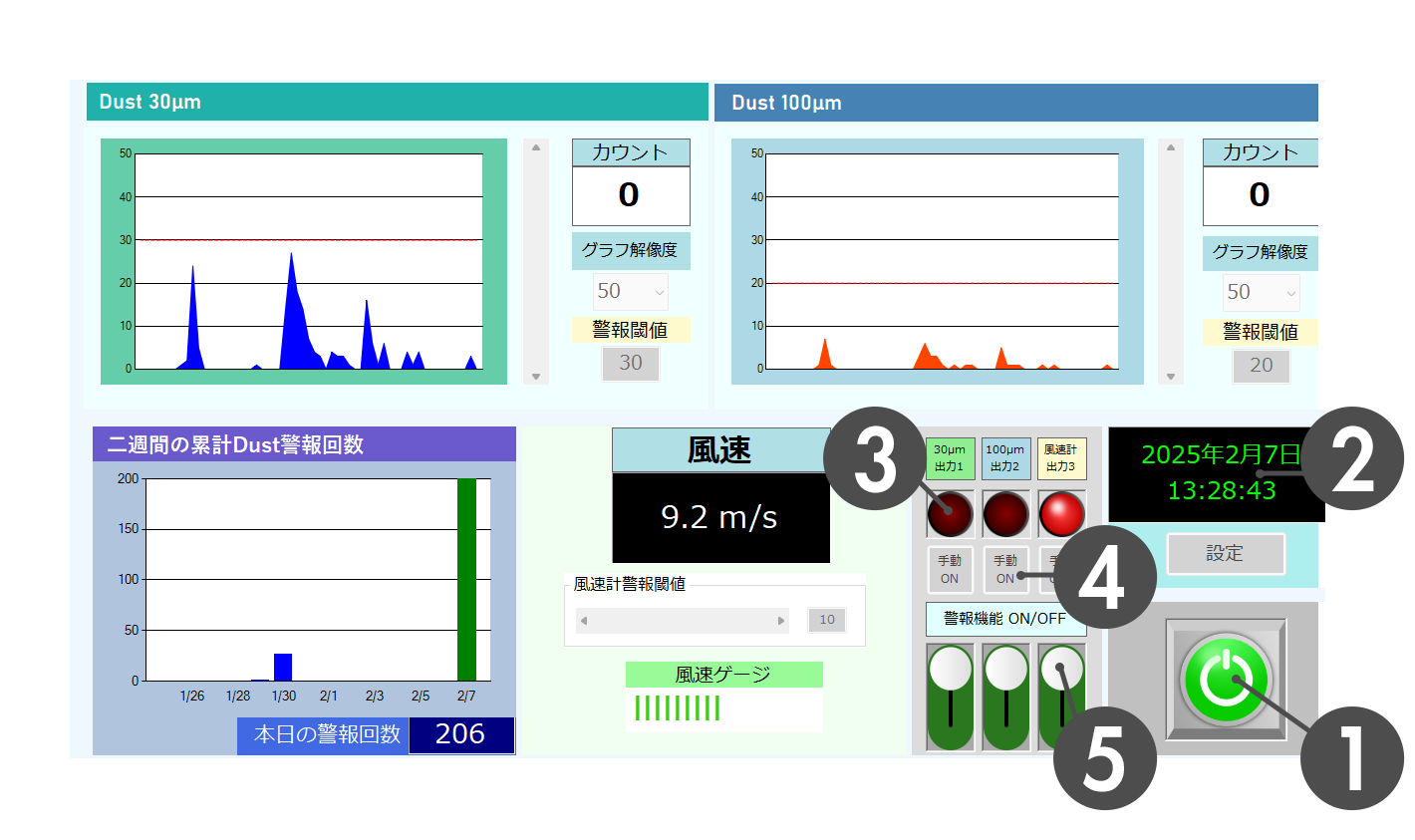

■メイン画面：電源・警報

① 電源スイッチ	クリックすると計測のON/OFFが切り替わります。計測中は各種設定の変更が行えません。
② 時計	今日の日付と時間を表示します。
③ 警報ランプ	各種機能の警報が作動したとき、赤く点灯します。
④ 警報手動スイッチ	各種警報状態を手動で作動させます。導通チェックの際などに使用します。 (計測データには記録されません)
⑤ 警報機能設定	各種警報機能のON/OFFを切り替えます。 (OFFにすると閾値を超えても警報が作動しません)

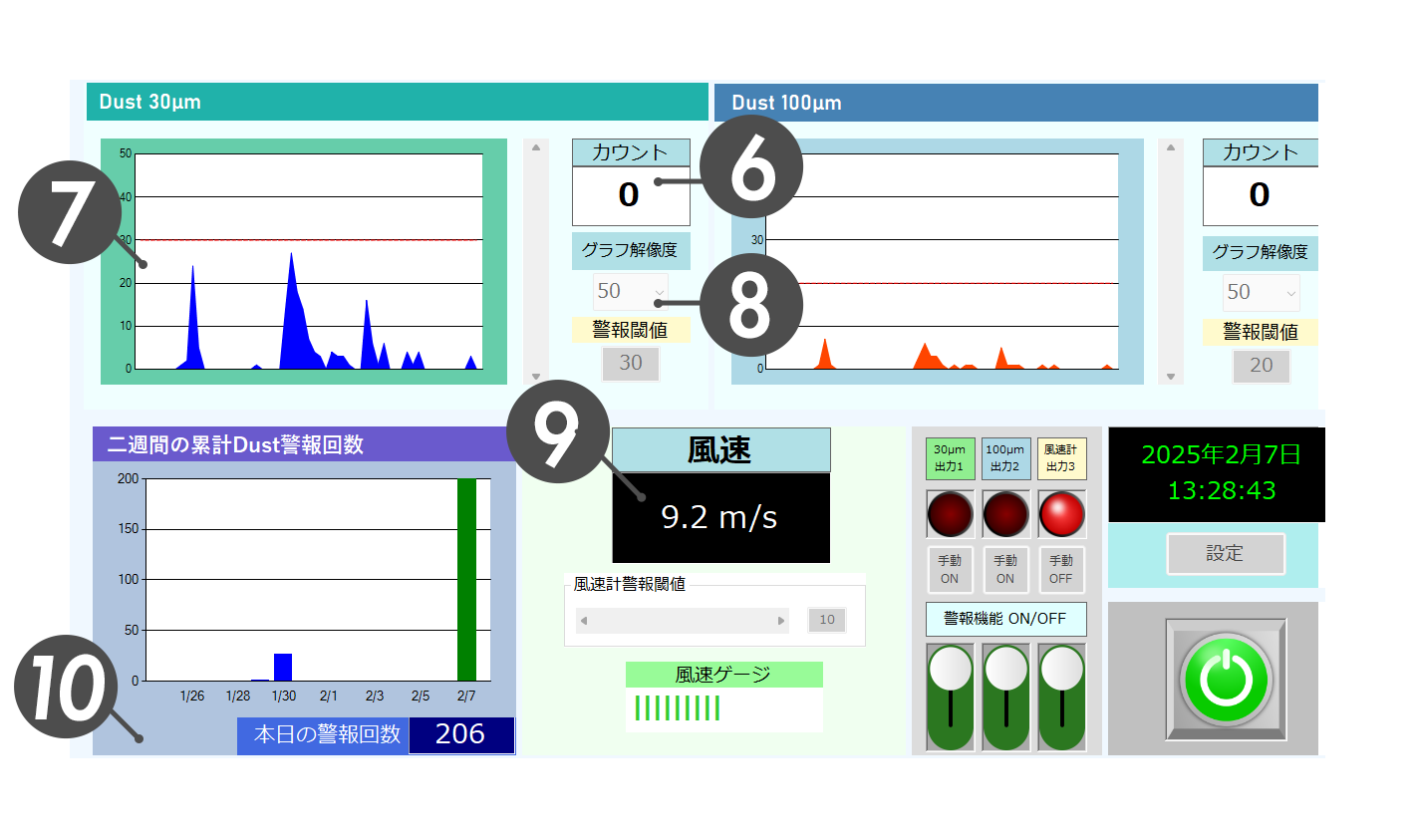

■メイン画面：ダスト検知システム

⑥ ダスト検知カウント	0.5秒間に検知したダストの数を表示します。ダスト検知は500μsecごとのため、1秒間の最大値は1000となります。
⑦ ダスト検知グラフ	「⑥ダスト検知カウント」をグラフに記録します。 30秒間分のデータを表示します。
⑧ グラフ解像度	「⑦ダスト検知グラフ」の解像度を変更します。
⑨ 警報閾値設定	警報閾値を変更します。変更はテキストボックスか、スクロールバーで行うことができます。「⑥ダスト検知カウント」が警報閾値を超えた場合、警報が作動します。
⑩ 累計Dust警報回数グラフ	直近2週間分のダスト検知累計警報回数をグラフで表示します。当日の累計警報回数は左下に表示され、グラフでは緑色で表示されます。

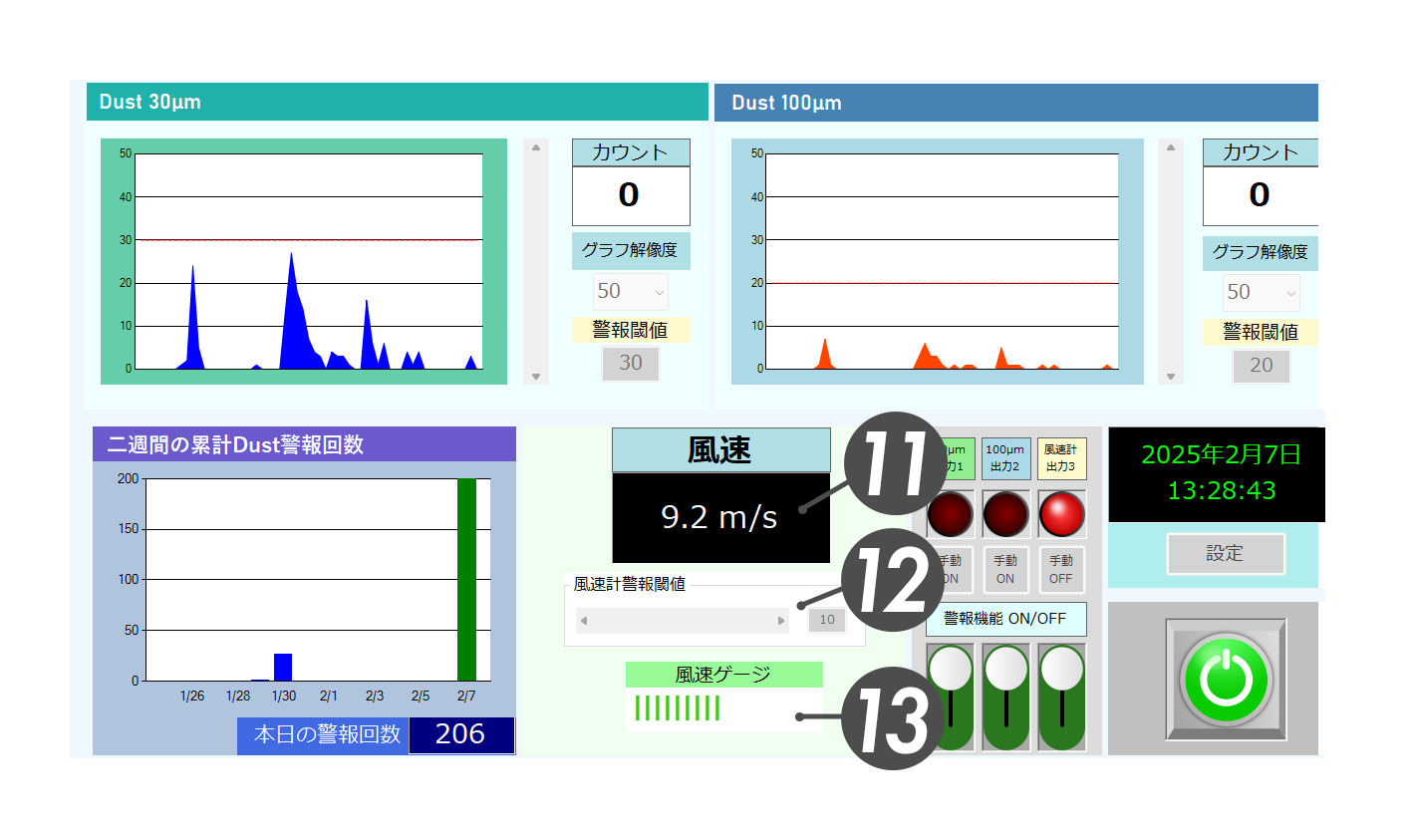

■メイン画面：風速計

⑪ 風速表示	風速を表示します。計測は0.5秒ごとに行い、2.5秒ごとに平均値を表示します。起動してすぐは、平均データが取得できるまで風速を表示しません。
⑫ 風速閾値設定	風速計の閾値を設定します。変更はテキストボックスか、スクロールバーで行うことができます。 ⑪「風速表示」が警報閾値を下回った場合、警報が作動します。
⑬ 風速ゲージ	風速を視覚的に表示します。

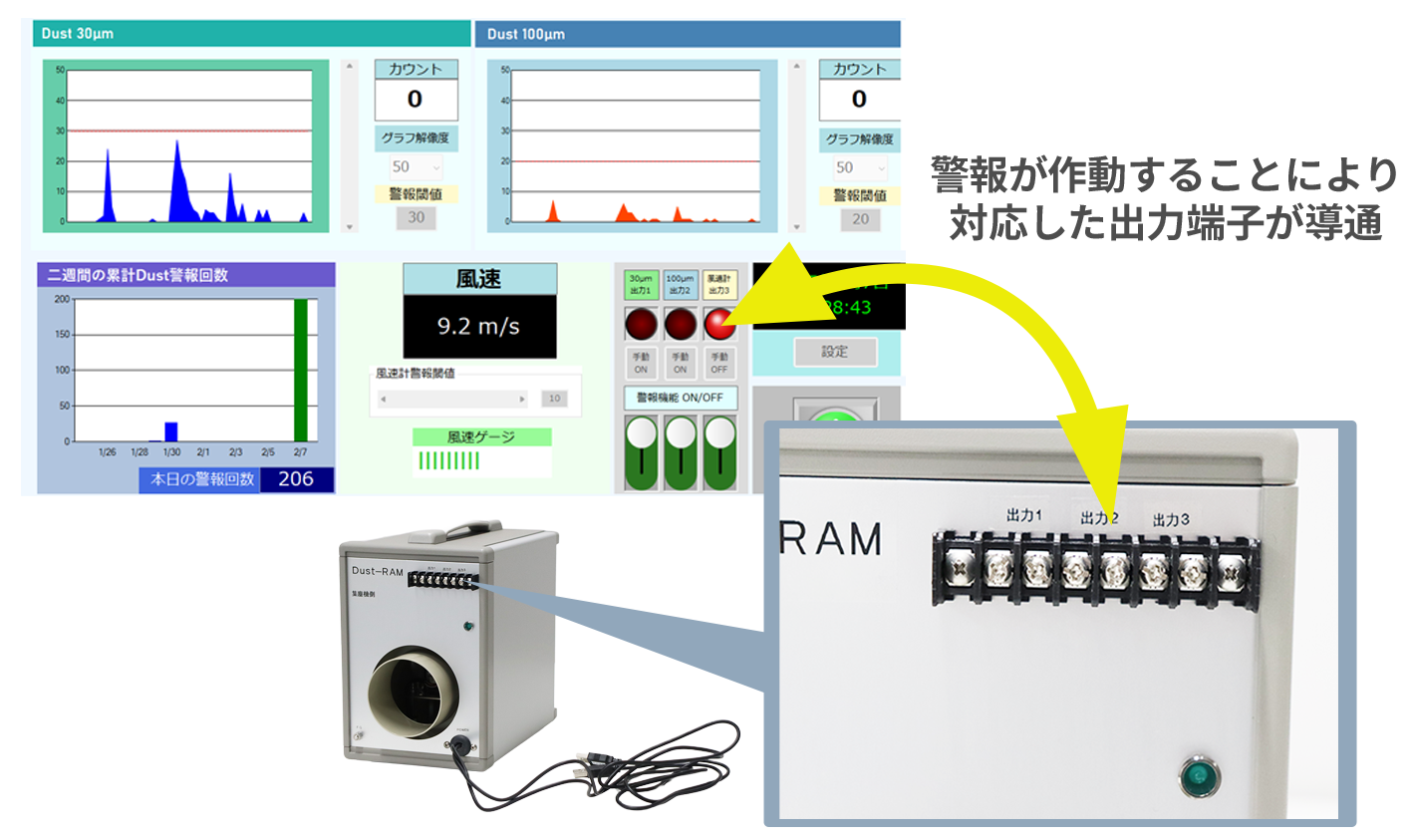

■メイン画面：警報作動中

各種警報閾値(ダスト、風速)をオーバーした時に外部に信号を出力する機能です。1秒ごとの計測で、それぞれの項目のデータが閾値以上になると出力端子が導通し、警報ランプが点灯します。出力端子は接点出力になっています。

【関連商品】

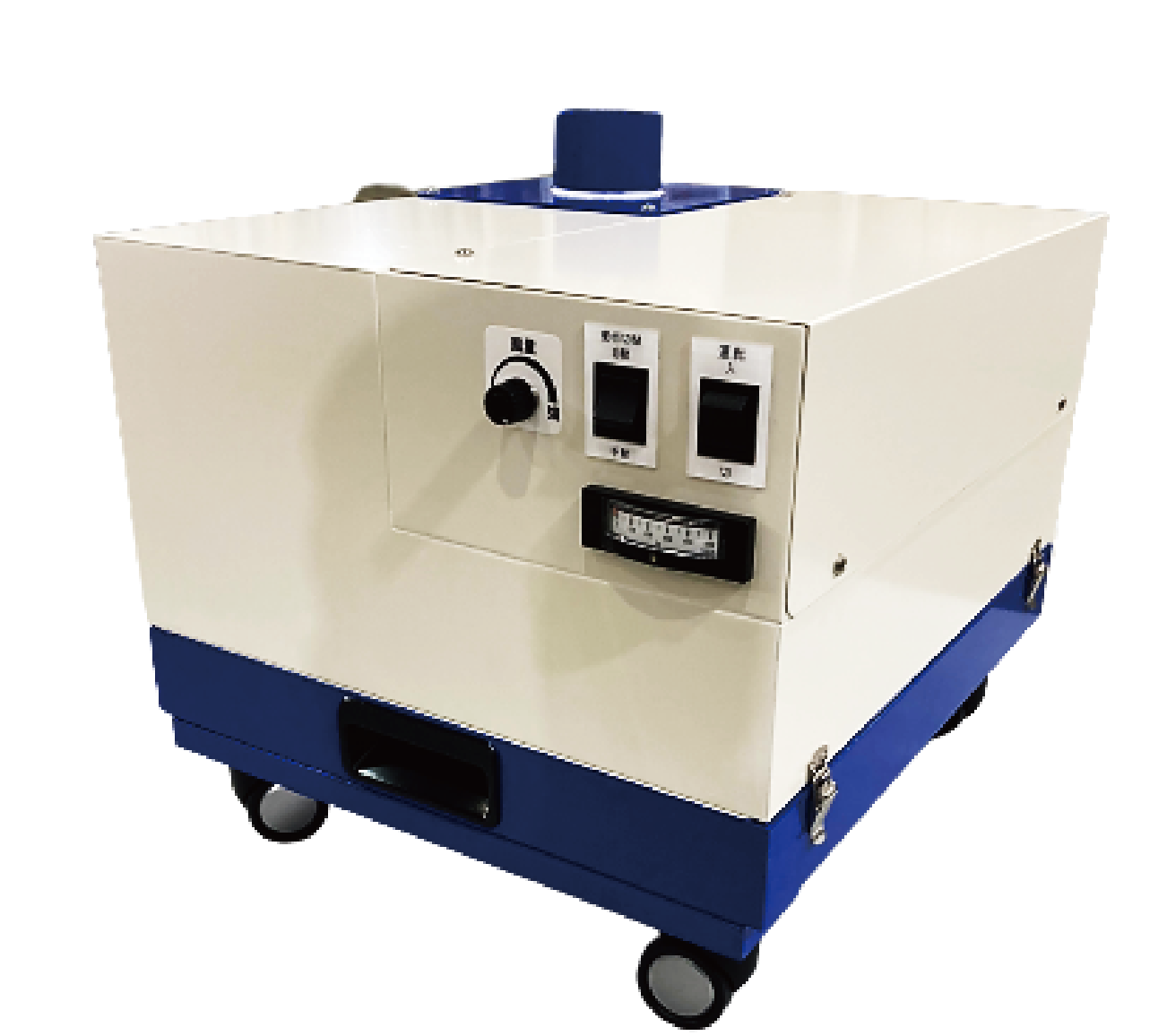

小型集塵機型式：CSF-04S


【2】【イベント報告】満席御礼!!基礎から学ぶクリーンルームセミナー開催終了しました！
弊社は、2025年6月13日（金）に「基礎から学ぶクリーンルームセミナー」を開催いたしました。セミナーでは、業種を問わず多くの方に共通する「クリーン化の基礎」を中心に、以下の内容を時間の許す限りご紹介させていただきました。【セミナー内容】（１）クリーン化の必要性と定義（２）塵付着条件や塵の挙動を知る（３）内部発塵/持込塵埃（４）塵埃の除去/塵埃堆積対策（５）微粒子・粗大粒子共に気流が大事（６）交差汚染（クロスコンタミ）（７）クリーンルームの省エネ（８）前室、その他シーズシー製品紹介本セミナーには、新入社員の方から長年クリーンルームに従事されている方まで、幅広い企業様にご参加いただき、改めて感謝申し上げます。今回のセミナーが、ご参加いただいた企業の皆さまの、今後のクリーンルーム業務に少しでもお役立ていただければ幸いです。シーズシーでは随時お問い合わせを受け付けております。クリーン化に関してお困りのことがありましたら、お気軽にお問い合わせください。


【3】メルマガ写真館「善峯寺」＠京都府

写真は京都府の善峯寺(よしみねでら)です。山の中の高台にあり、アジサイが壁のように広がって咲き誇り、それを見上げながら歩くという新鮮な体験ができました。土と木の香り、葉のすれる音や鳥の鳴き声でとても癒されます。当日は雨でしたが、道が整備されていて歩きやすく、雨に濡れたアジサイがより趣を引き立てていました。
