2017.08.21更新

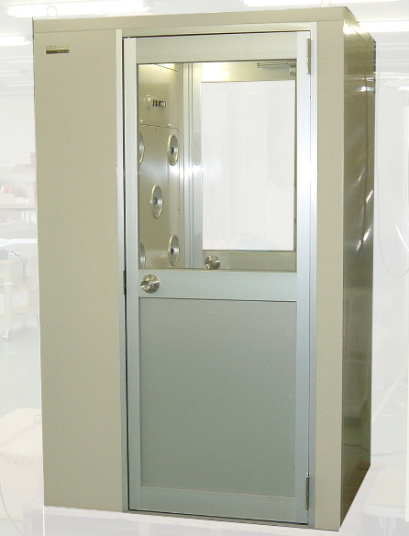

エアシャワーの天井パンチングとＣＳバルーンの効果検証実験
エアシャワー稼働中の庫内清浄度に関しては、ある程度エアシャワー内の換気回数に比例することが一般的ですが、もう一つの要因としてエアシャワー内の乱流に相関すると考えられます。 エアシャワーで除去した塵埃、特に微粒子（０．３〜５μｍ以下※）が、吹き出し口のない左右上部で乱流により滞留しているため、ドアの開閉に起こる誘引気流と共に、クリーンルーム側へ流入する恐れがあります。 ※＝仮に５μｍ以上の粗粒子であっても繊維系の浮遊する異物で浮遊する場合は同様である。	エアシャワーのページ
ドアの開閉時に気流がどのように動くのか、気流可視化装置ミストストリームを使用して動画撮影を行い、エアシャワー内からクリーンルーム側のドアを開けた時の気流の動きを撮影しました。 ※気流を見やすくするため暗室にし、ポラリオンライトでミストストリームから流れる気流を照らして撮影しています。
このように、気流と共にゴミがクリーンルームに流れ込む可能性があるため、エアシャワー内のクリーン度を保つことが重要となります。
そこで、上部の塵埃の溜まりを防ぐために、天井パンチングを用いてパンカー２個分と同じ風量で上から下へブローすることで上部の塵埃の溜まりを防ぐことが期待できます。パンチングの効果については、実験で検証しました。

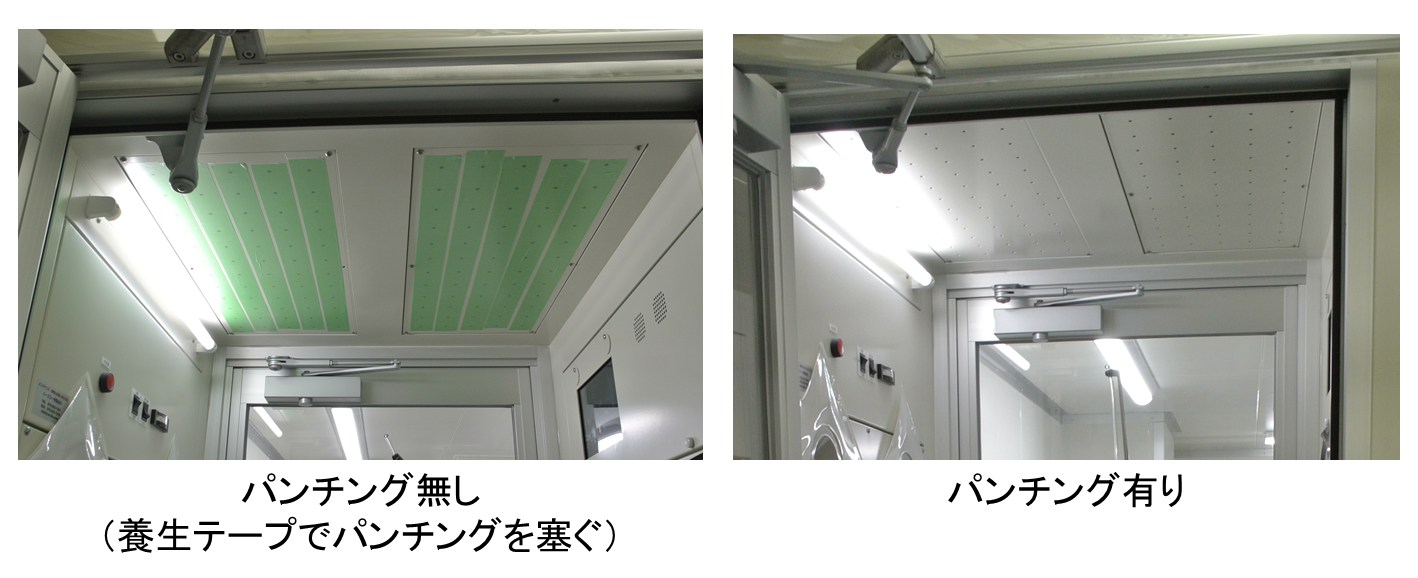

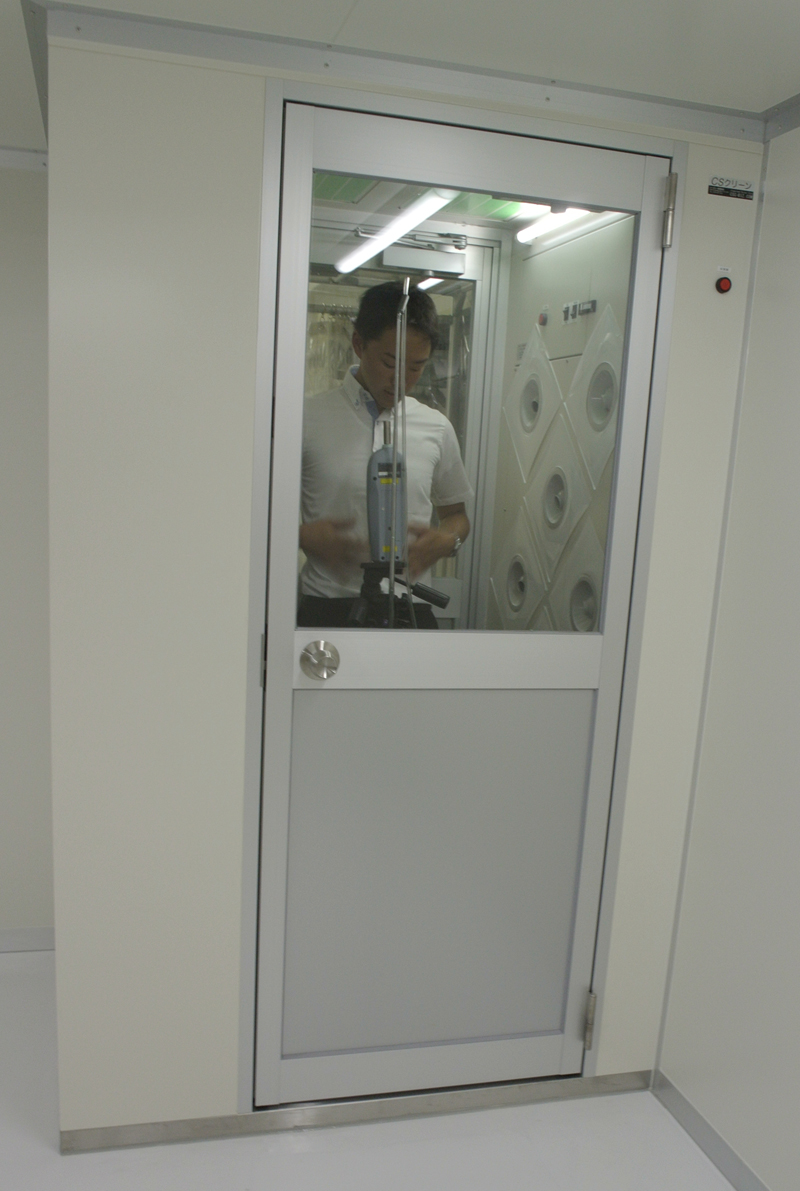

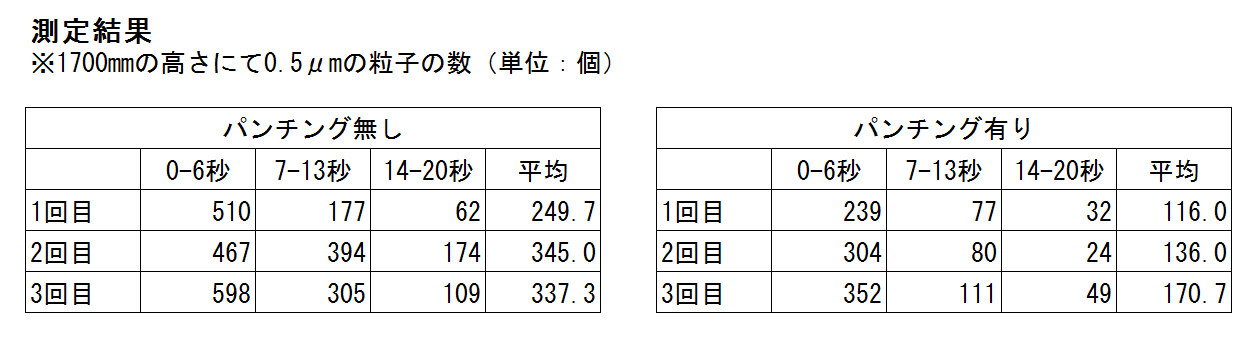

【実験方法】 １）無人状態でエアシャワーを稼働させ、エアシャワー内をクリーンナップします。 　　エアシャワー内に設置したパーティクルカウンターで測定し、０．５μｍの数がゼロになるまで稼働させます。 　　 ２）人がエアシャワー内に入り、２０秒間エアシャワーを浴びながらシャツを叩くなど、故意に発塵させます。その間、床から高さ１７００ｍｍ部をパーティクルカウンターで測定します。 ３）上記の１）〜２）のやり方でパンチング無し及びパンチング有りの場合のデータを３回ずつ取り、比較しました。 　　 実験時のエアシャワーの天井の様子 測定結果は下図の通りです。 ご覧の通り、パンチング無しの場合は、パンチング有りの場合よりパーティクル数が倍以上多い結果となりました。天井パンチングが塵埃の上部停滞をある程度防げることが分かります。

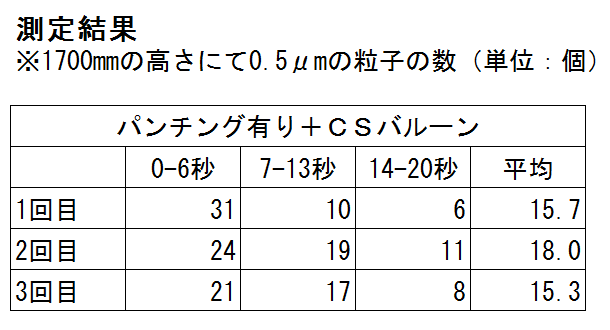

さらに、シーズシーのＣＳバルーンをパンチングパネルの上に設置して、同じ方法でデータを取りました。結果は、パンチングのみよりもＣＳバルーンを取付けた方が塵埃の数が減りました。効果をあげるのであれば、パンチングにＣＳバルーンを取付けることで、より効果を得ることが分かりました。	ＣＳバルーンの詳細ページ

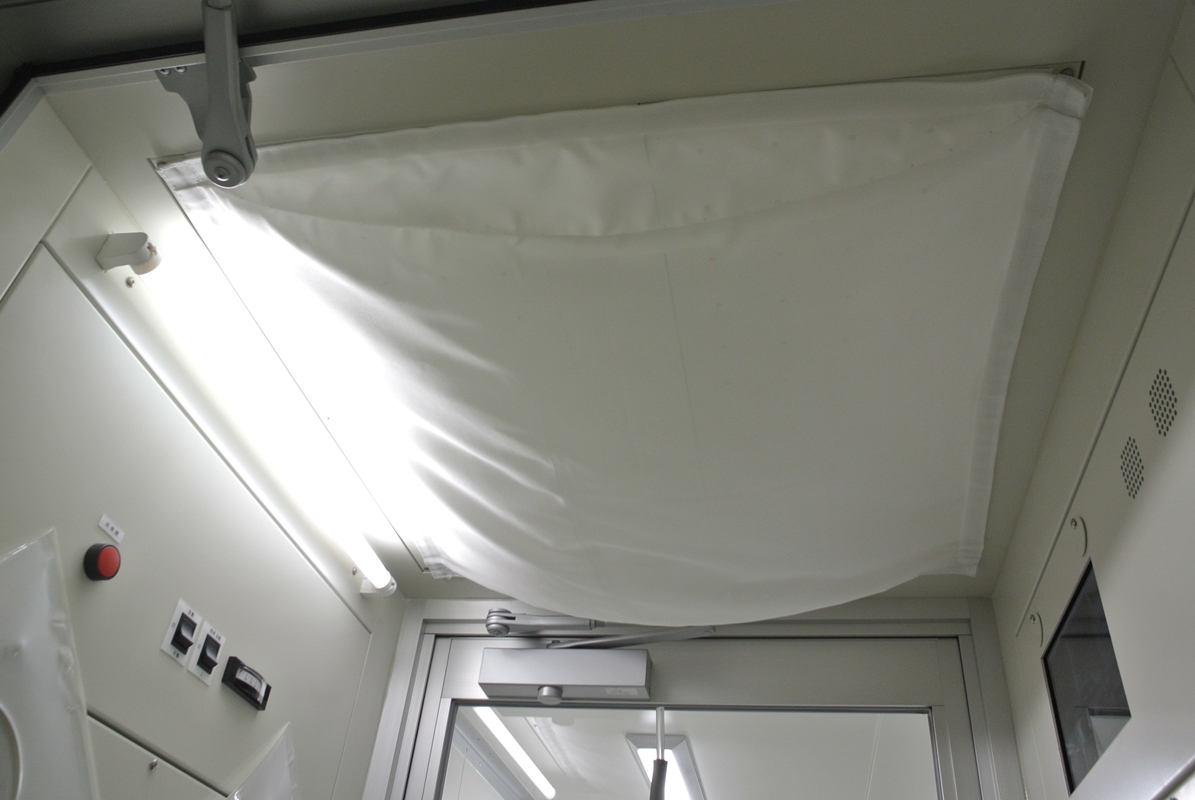

ＣＳバルーン有り(パンチングパネルの上に取付け) また、一般的に上部ジェット吹き出しに関しては、頭や肩についている毛髪や付着を除去する効果は多大にありますが反面、使用状況によっては早い風速により乱流が発生し、クリーンルーム内へ持ち込みを誘発する危険があります。その場合、ＣＳバルーンを設置することで乱流を和らげる効果が期待できます。

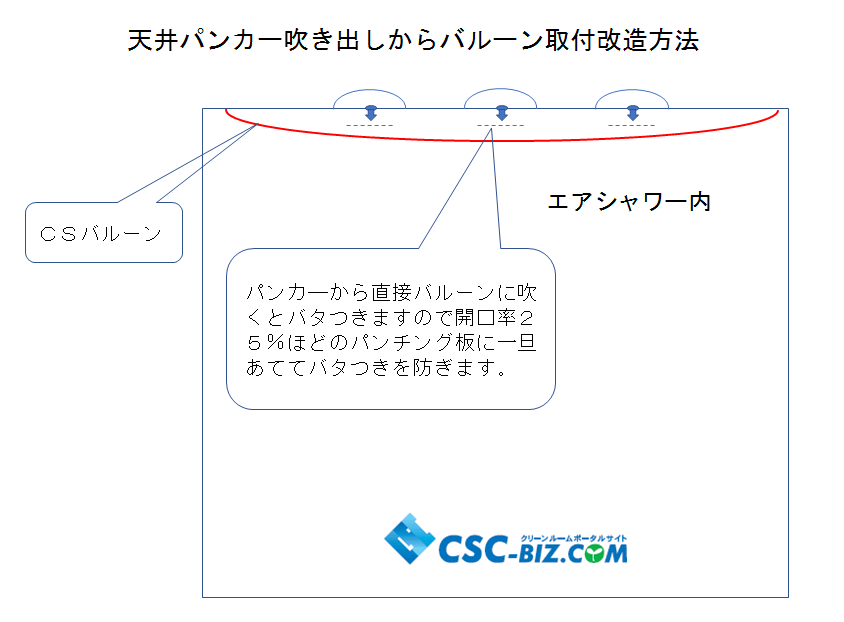

エアシャワー内の乱流及び塵埃の上部停滞は、異物持ち込みの問題を誘発するだけではありません。取り扱い製品が粉体系でクリーン服への付着が多い場合、飛散した粉体を吸引する危険性もあり得ます。 クリーンルーム内の清浄度とユーザーの健康を考慮すると、エアシャワー内でもクリーンルーム内と同じく、上部から全面に緩やかな気流が必要とされます。 そこで、改善法としては、天井層流用穴および、ＣＳバルーンの組み合わせをお勧めします。
まとめ
今回の実験結果からエアシャワー上部の乱流は、ある程度まで天井からの吹き出し層流でカバーできると言えます。それと同時に、シーズシーの標準エアシャワーの天井層流用穴でも塵埃を半減できますが、ＣＳバルーンを組み合わせることで、より効果を得られることも判明しました。 過去には除塵を主たる目的で、天井からの吹き出しパンカーを取り付けることが主流でしたが、実験結果の通り、クリーンルーム内への持ち込み塵埃を考慮する場合、ＣＳバルーンを取付け、層流性を優先することでエアシャワー内で発生した浮遊塵埃持ち込みが低減できます。
