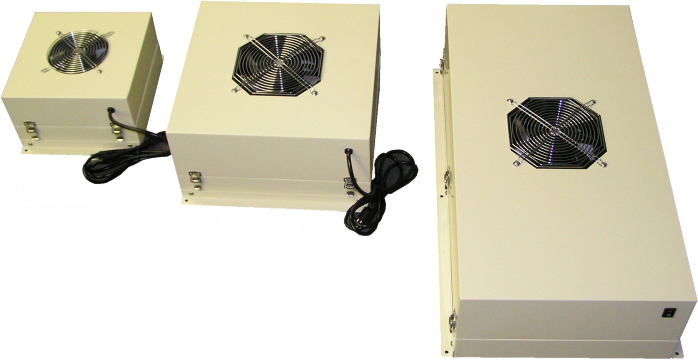

小型ファンフィルターユニット FFU 7, 10, 13, 20立米タイプ

FFU ファンフィルターユニット
ネットショップにて販売中

クリーンブース、クリーンベンチ用として最適のFFUです!!

◆ 超軽量で大変扱いやすくなりました。
◆ 100~240V(50~60Hz)のフリー電源を採用しているので、設置場所での電源確保が簡単になります。


型式 NSF-07CHF CS-CUTE-10CF CS-CUTE-13CF NSF-17CHF CS-CUTE-20CF
購入ページへ NSF-07CHF 薄型・軽量FFU ファンフィルターユニット 最大処理風量約 7立米/分 CS-CUTE-10CF 薄型・軽量FFU CS-CUTE-13CF 薄型・軽量FFU NSF-17CHF 薄型・軽量FFU ファンフィルターユニット 最大処理風量約 17立米/分 CS-CUTE20CF 薄型・軽量FFU ファンフィルターユニット 最大処理風量約 19立米/分
処理風量(弱~強) 約3.5~7㎥/min 約5.3~10㎥/min 約8.5~12.5㎥/min 約11~17㎥/min 約10~19㎥/min
集塵効率 0.3μm粒子にて99.97%以上
メインフィルター HEPAフィルター
プレフィルター 樹脂成型サランネット
構造 本体:鋼板製焼付塗装仕上げ
HEPAフィルター:アルミ枠・保護ラス網付き
電源 電圧・周波数フリー AC100~240V 1Φ 50/60Hz
消費電力 約15~75W 約24~71W 約42~84W 約50~150W 約50~150W
質量 約9kg 約11.5kg 約13kg 約22kg 約22kg
塗装色 ホワイトグレー

早割 まとめ買い 1か月前のご注文、又はおまとめ購入でお得にクリーン化!
ご希望納入日の1ヶ月前迄にご注文を頂く「早割」又は同機種5台以上の「まとめ割」で大幅値下げいたします。リピートご注文・新規ご検討中のお客様も是非ご利用お願いします。
詳細はこちらへお買い得情報ページへ

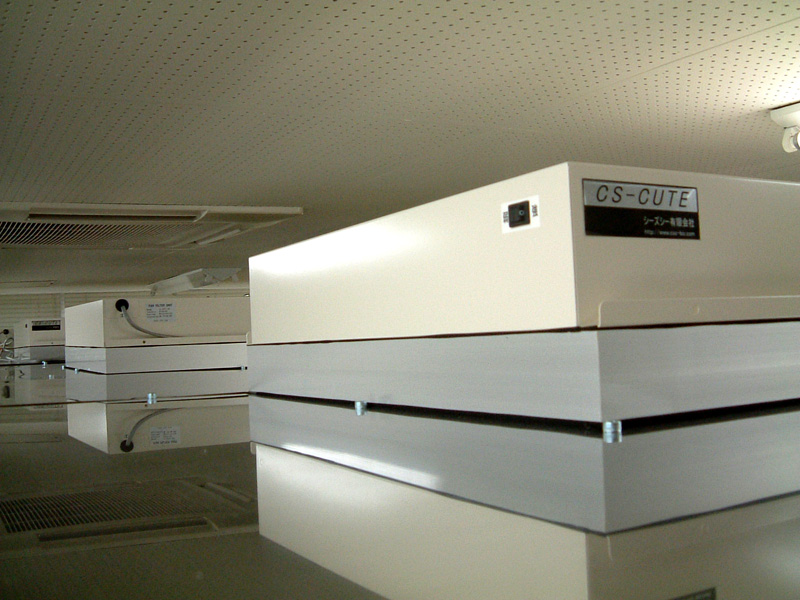

クリーンブース搭載用FFUとして


クリーンブース搭載用FFUとして
*写真は旧モデルです。

クリーンブースを自作されるユーザー様が増えてきました。
当シリーズは設置の容易さ・ランニング、イニシャルのコスト面から自作クリーンブース・クリーンベンチに最適なユニットです。

※ユーザー様で製作されたクリーンブースを取材しました。
詳しくはこちらをクリックしてください。


軽さでコストダウンに貢献します。



当シリーズでは従来のFFUと比べるとはるかに軽量化されています(当社比)が、このことは、クリーンブースなどを設置する場合、全体のコストダウンにも大きく影響してきます。と言いますのは、通常クリーンブースの場合、頭上に重量物が来るので構造の強さ・安全性が要求されます。FFUが軽量ならば、全体として構造物の金額、また、その設置費用を抑えることができるようになるためです。


フリー電源を採用



当シリーズはフリー電源。100~240Vに対応していますので、現場での電気工事が簡単になります。つなぎ方は本体のカバーを外して端子をつなぐだけでOK。
電圧・周波数フリー AC100~240V 1φ 50/60Hzです。


メンテナンスも簡単



メンテナンスが必要な部品は基本的にHEPAフィルターとプレフィルターの2つだけ。まず、プレフィルターは樹脂成型タイプを採用しました。ホコリが詰まってきたら掃除機などで吸ってください。プレフィルターは繰り返しの利用が可能です。HEPAフィルターは目詰まりを起こすと能力が低下しますので、定期的な交換が必要です。交換は本体のビスを外して行います。ドライバーのみの作業でとっても簡単です。


中小企業等投資促進税制 ※中小企業様向けのお得な情報※


中小企業等投資促進税制対象 クリーンブース
シーズシーが推奨する「CSバルーン式クリーンブース(鋼板製/パネル式)」が、生産時の立ち上がりスピードが早いことから【中小企業等投資促進税制】の規定である「生産性向上」に値するとみなされ、本税制度の対象となりました。

適用期間内に適用対象法人が対象設備を取得すれば、【特別償却】または【税額控除】が適用されます。これを機にCSバルーン式クリーンブース導入を検討してみてはいかがでしょうか?
詳しくはこちらクリーンブース


CS-CUTE搭載のクリーンブースのレポート


FFU搭載 クリーンブース外観
クリーンブース外観
ブース内から見たCS-CUTE
ブース内から見たCS-CUTE
エアコンの風を効果的に取り入れる
エアコンの風を効果的に取り入れる

写真はユーザー様で設計・製作されたクリーンブースです。このユーザー様はデバイス試作ルームのクリーン化目的でブースを作られました。

有効サイズは6000x3000x2700H。フレームは市販の40角のアルミフレームを使い、周囲は帯電防止ビニールシートになっています。最近はこういった部材もかなり入手しやすくなってきました。
FFUはCS-CUTE-13B*が12台搭載されています。
*CS-CUTE-13Bとは、CS-CUTE-13CFの旧モデルです。

組立作業は3000x3000の天井部分を床で組んだのち、両側から脚立を使って持ち上げその間に足を取り付け、それを2ユニット作り結合させます。天井部分はほとんど一人で製作可能で足を取り付ける時と天井フレームに合わせてCS-CUTEを置く時に数名手伝いが必要だっただけだそうです。また、構造のポイントは写真のように適切な補強を入れることだそうです。
清浄度は換気回数で180回/h以上あり、内部ではパーティクルはほとんどカウントしません。

通常、クリーンブースの組立費用は全体の2~3割を占めます。部材購入による組立の場合、そういったコストを削減できるメリットがあります。

CS-CUTE CFシリーズは軽量でハンドリングしやすく、コストも安価なので、このようなクリーンブース内製時に最適なHEPAフィルターユニットです。

※このクリーンブース自身はシーズシーによる製品ではありませんので、詳細な部材や仕様・製作方法・性能についてのご質問にはお答えすることが出来ません。あらかじめ、ご了承お願いします。
